 ANT 로부터 수신된 다채널 신호중 해당채널의 신호대역만 통과시키는 기능
디지털 방송용은 광대역 여파기를 사용하여야 합니다.

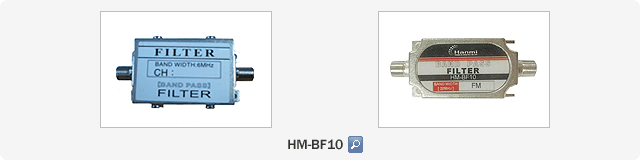

VHF 또는 UHF 대역중 1CH만 통과시킬 수 있는 대역통과여파기 입니다.
케이블의 입ㆍ출력단자는 F형 콘넥터이며 옥내용입니다.
초소형으로 높은 선택도의 공진회로를 사용한 고급여파기로서 통과대역의 낮은 손실과 저지대역의
감쇄량이 우수합니다.
사용주파수
(MHz) |
통과대역 |
임피던스(Ω) |
통과대역손실(dB이하) |
저지대역감쇄량 |
전압정재파비 |
| 입력 |
출력 |
| 54~890 |
지정채널 |
75 |
75 |
f ± 3㎒ 에서 4.0㏈ 이하 |
f ± 3㎒ 에서 15㏈ 이하 |
2.0 이하 |
VHF 또는 UHF채널 중 수신레벨이 강한 특정 채널 또는 방해파가 혼존시 방해파를 감소시켜
양질의 화면이 가능하게 합니다.
케이블의 입·출력 단자는 F형 콘넥터이며, 옥내용입니다.
사용주파수
(MHz) |
저지대역 |
임피던스(Ω) |
저지대역손실(dB이하) |
전압정재파비 |
| 입력 |
출력 |
| 54~890 |
지정채널 |
75 |
75 |
-20 |
2.0 이하 |
|
|
|
|
